Не столь явные, как перечисленные выше, но достаточно серьезные возможности экономии пленки предоставляет рациональное расположение изображений на фотоматериале. Существует два пути решения данной задачи: расположение готовой работы на фотоматериале средствами RIP и учет параметров ФНА и пленки при генерации PS-файла. Рассмотрим каждую из этих задач подробнее.

Основное правило при компоновке изображения — размещение его с максимальным использованием всей площади фотоматериала. Одно из самых простых решений — использование фотоматериала такой ширины, которая наиболее удачно подходит для данного вида работ. Например полосы формата А4 удобнее выводить на пленку шириной 338 мм, а не на более распространенную 356 мм. Для формата А2 удобнее использовать пленку шириной 635 мм, а не более популярную 457 мм и т. д.

Правильное расположение полосы на пленке также приводит к экономии. Если размер работы сопоставим с шириной пленки (например, формат изображения – А4, ширина пленки – 338 мм), по возможности производится размещение изображения длинной стороной по ширине фотоматериала. Делается это либо вручную (изменяются необходимые параметры в Page Setup RIP’а), либо включают специальную функцию RIP. В разных типах RIP эта функция называется по-разному, одно из самых распространенных названий — Media Saving (GIT, Harlequin RIP). При ее включении растровый процессор в ходе растрирования файла проверяет, умещается ли длинная сторона выводимого рисунка вместе с приводочными/обрезными крестами по ширине пленки, и если умещается, то разворачивает изображение, не производя дополнительного уведомления оператора ФНА (рис. 2, 3).

Если размер выводимого изображения много меньше ширины фотопленки, что очень часто встречается при выводе работ на барабанном широкоформатном ФНА и на некоторых видах широкоформатных капстановых фотонаборов, возможна предварительная компоновка нескольких работ по всей площади пленки. Как правило, это делается с помощью встроенных средств RIP’а. Для капстановых ФНА это опции Two Across и Two Up (GIT и Harlequin RIP), для барабанных ФНА семейства Heidelberg — Collect Mode, App, Vapp (Delta SW, Delta Technology RIP). Следует, однако, заметить, что применение данных опций для вывода цветоделенных пленок при работе с капстановыми фотонаборными аппаратами нежелательно ввиду сложностей, которые могут возникнуть в процессе приводки пленок различных цветов, полученных вышеописанным методом. Это обусловлено особенностями конструкции капстановых фотонаборных автоматов и устранению практически не поддается.

В некоторых случаях производители допечатного оборудования предлагают пользователю специальные программно-аппаратные комплексы для компоновки изображения на пленке до начала вывода. Такие системы специально предназначены для крупных издательских центров, которым необходимо перерабатывать большое количество различных заказов со стороны. Примером такого комплекса может служить Signastation от фирмы Heidelberg (см. Комментарий редакции ниже).

Комментарий редакции Как это делать с применением технических средств? Проблеме экономии фотоматериала уделяют много внимания все ведущие производители допечатного оборудования. Предлагаем читателю ознакомиться с некоторыми конкретными техническими решениями. Heidelberg. Растровый процессор Delta производства Heidelberg обладает развитыми возможностями автоматического и полуавтоматического расположения выводимых полос на площади фотоматериала, что позволяет более бережно его расходовать. Кроме этого, любопытно отметить еще один продукт, который также играет весьма существенную роль в экономии фотоматериала — SignaStation. Это рабочая станция со специальным программным обеспечением, с помощью которого возможно разместить нескольких готовых PS-файлов на листе фотопленки большого формата, наиболее оптимально используя его площадь. С помощью этого комплекса можно выполнять спуск полос издания, осуществлять операции размножения однотипных элементов (Step&Repeat), например, этикеток, а также вручную располагать (или в полуавтоматическом режиме) различные полосы так, чтобы заполнить формат вывода наилучшим образом. Дружественный интерфейс позволяет сделать это с минимальными затратами времени и сил. Кроме всего прочего, комплекс осуществляет проверку PS-файлов на наличие ошибок в ходе их импорта. Таким образом, можно избежать потерь пленки при ошибках в PS-файлах. Любопытно также и то, что система позволяет работать с PS-файлами, подготовленными самыми разными программами. И хотя основное назначение подобных станций — работа с системами прямого экспонирования формных пластин (Computer-to-Plate), где без подобного средства вообще невозможно осуществить монтаж полос на площади печатного листа, тем не менее, польза от подобного средства для экспонирования фотоформ также ощутима. Одной из важных особенностей системы можно считать тот факт, что работать можно с большим количеством популярных форматов данных, используемых в допечатных процессах, помимо PostScript, это PDF, DCS, Delta Lists, а также с рядом графических форматов типа TIFF. Screen. Много внимания вопросам экономии фотоматериала уделяет фирма Screen. Оптимальное заполнение площади фотоматериала экспонируемыми файлами достигается: разнообразием форматов, например, модель Katana 5055 работает с пленкой произвольной ширины от 10” до 24” и переменным размером в направлении протяжки пленки; автоматическим размещением малоформатных работ (одинакового или разных форматов) на листе фотоматериала до полного его заполнения в барабанных моделях; возможностью экспонирования малоформатных работ по схемам 2x2, 4up и т. д. на капстановых машинах Katana (аппарат гарантирует повторяемость 25 мкм независимо от размещения работ по отношению к краю пленки). Уменьшение технологического брака (застревание пленки в тракте транспортировки, царапины, неправильная экспозиция и неправильный режим проявления) обусловлены в первую очередь надежностью конструкции всего тракта и стыковкой с on-line процессором без каких-либо промежуточных узлов (конвейеров, транспортеров). Высокая стабильность экспонирующих устройств определяет малый расход фотоматериалов на калибровку, линеаризацию и т. д. (реально калибровка и линеаризация требуются только при смене типа фотоматериала). Снижение потерь пленки от перевывода из-за ошибок PostScript может быть достигнуто использованием режима предварительного просмотра Рreview, осуществляемого средствами RIP. В HQ-510 возможен просмотр выходной очереди в виде совмещенного цветного изображения, что обеспечивает не только контроль правильности растрирования шрифтов и векторной графики, но и возможность проверки наличия муара, правильности расстановки углов растра и характер розетки. Agfa. Аналогичные возможности предлагает и фирма Agfa в своем средстве для управления рабочими потоками Apogee. Его особенность в том, что оно может быть настроено под конкретное применение тем или иным пользователем, и многие стандартные операции могут быть выполнены разными путями. Например, поиск ошибок в PS-файлах может быть проведен как специальным средством, так, например, при конвертировании PS в PDF и т. д. Система имеет в своем составе средство, позволяющее хранить отрастрированные данные (так называемый Digital Film), которые можно просматривать, редактировать, монтировать и объединять, и только после этого осуществлять вывод на пленку или пластину. Редактирование позволяет, например, при обнаружении ошибки в одной странице спуска полос заменить ее без полного перерастрирования. Следует отметить, что и у других производителей также есть решения вышеописанной проблемы, однако перечислить их все в рамках одной статьи не представляется возможным.

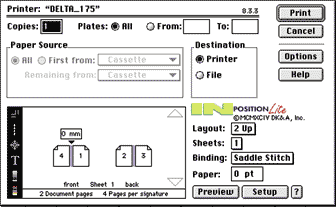

Наконец, последняя возможность для экономии пленки заключается в учете характеристик фотовывода (ширина используемой пленки и максимально возможный формат выводимого изображения для данного типа ФНА) на этапе изготовления оригинал-макета. Если известно заранее, что вывод пленок будет производиться на широкоформатном фотонаборе, то при изготовлении PS-файла на один лист большого формата собирается несколько работ меньшего формата таким образом, чтобы не только максимально использовать всю рабочую поверхность фотоматериала, но и расположить страницы будущего издания в строгом соответствии с правилами спуска полос, дабы исключить в последующем монтаж полос перед печатью. Такая работа может выполняться как с помощью встроенных функций программы верстки (например, расширение «Спуск полос» в QuarkXpress), так и с помощью программ, предоставляемых третьими производителями, например, программы Impostrip компании Ultimate Technographics Inc. Данный продукт поддерживает работу как на Mac, так и на PC (операционные системы Mac OS и Win NT) и позволяет производить компоновку на рабочем листе работ, находящихся в файлах как одного, так и нескольких различных форматов — PDF, EPS, TIFF и PostScript. Существует возможность предварительного просмотра скомпонованной работы (рис. 4, 5).

Применение спуска полос позволяет исключить какие-либо поля вокруг полосы и избавиться от потерь пленки на приводочные кресты, что позволит еще немного сократить расходы на фотоматериалы.
